CAIS 7.1Z - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 4 m a 325 kg, pozinkovaný profil

7.1Z – CAIS FERO SZE 02 (1710007) Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 4 m prejazdnej šírky a celkovej hmotnosti do 325 kg.

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

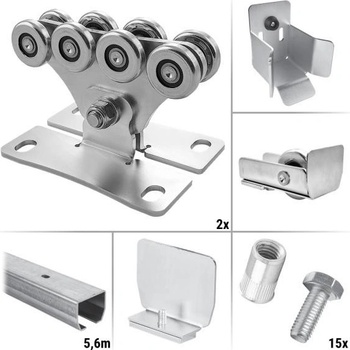

Obsah balenia: 2x CAIS SPEED SE (1700174) - nosný kyvný vozík 1x CAIS STAGE SZ 5,6 (1700177) - vodiaci C profil 73x61 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 5,6 m 1x CAIS LAST S (1700005) - spodná dojazdová kapsa 1x CAIS RUN S (1700004) - dojazdové koliesko 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu 15x Nitovacia matica M10x18 - pre pripevnenie C profilu

Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Technické informácie:

Parametre brány

• Hmotnosť brány: max. 325 kg
• Šírka prejazdu: max. 4 m

Vodiaci C profil

• Materiál: oceľ
• Povrchová úprava: galvanické pozinkovanie

Komponenty pojazdu

• Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
• Povrchová úprava: galvanické pozinkovanie
