CAIS 9.0Z - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 4,1 m a 505 kg, pozinkovaný profil

9.0Z – CAIS DEMO MZE 02 (1710010) Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 4,1 m prejazdnej šírky a celkovej hmotnosti do 505 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 8 m šírky prejazdu a hmotnosti do 700 kg.

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

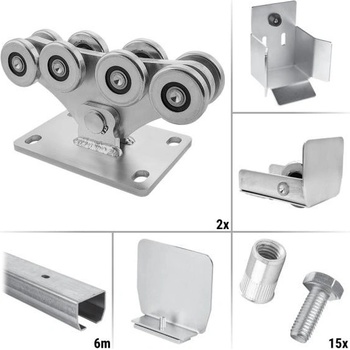

Obsah balenia: 2x CAIS SPEED ME (1700009) - nosný kyvný vozík 1x CAIS STAGE MZ 6 (1700012) - vodiaci C profil 95x86 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 6 m 1x CAIS LAST M (1700014) - spodná dojazdová kapsa 1x CAIS RUN M (1700013) - dojazdové koliesko 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu 15x Nitovacia matica M10x18 - pre pripevnenie C profilu

Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Technické informácie:

Parametre brány

• Hmotnosť brány: max. 505 kg
• Šírka prejazdu: max. 4,1 m

Vodiaci C profil

• Materiál: oceľ
• Povrchová úprava: galvanické pozinkovanie

Komponenty pojazdu

• Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
• Povrchová úprava: galvanické pozinkovanie
