CAME BX 704 K1 8.0 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4 m a 400 kg, profil bez úpravy KC-BX704-K1_8.0

CAME BX-704 K1 8.0 Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4 m prejazdnej šírky a celkovej hmotnosti do 400 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 6 m šírky prejazdu.

Pohon CAME BX704 je vybavený elektromechanickými koncovými spínačmi a teplotnou poistkou proti prehriatiu. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom. Nahrádza pohon CAME BX74, predtým BX-A.

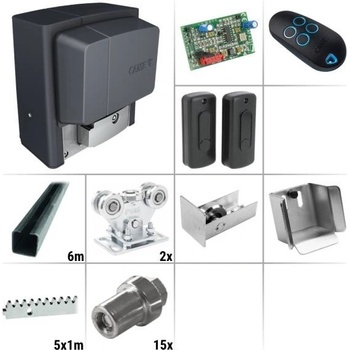

Obsah balenia: 1x CAME BX704AGS (801MS-0020) - pohon 1x CAME ZBX-7N - riadiaca jednotka 1x CAME AF43S (001AF43S) - prijímač signálu (rádiová karta 433 MHz) 1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m 1x CAME TOP44RBN (806TS-0270) - diaľkový ovládač (4-kanálový, 433 MHz) 2x Mechanický doraz na hrebeň 1x Montážna doska + Doplnky pre montáž 2x PSG 60.003 - vozík nosný kyvný (výškovo nastaviteľný) 1x PSG 60.080_6m - vodiaci C profil 80x80 mm, bez povrchovej úpravy (čierny) 1x PSG 60.020 - spodná dojazdová kapsa 1x PSG 60.011.80 - dojazdové koliesko s krytkou 5x PSG 60.051 - vodiaci hrebeň s galvanicky pozinkovaným povrchom (1 m) 15x Zváraná matica so závitom a fixačné skrutky na uchytenie hrebeni

Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Tieto produkty sú k nájdeniu v kategórii "BRÁNY, VRÁTA, DVERE -> Brány posuvné nesené -> Príslušenstvo -> Horné vedenie, rolky".

Nastaviteľné funkcie:

Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase

Detekcie prekážok - pri náraze brány do prekážky pohon obráti chod

Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva

Predblikanie - upozornenie výstražným majákom pred začatím pohybu brány

Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača

Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom

Plynulý dojezd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy

LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch

Technické informácie:

Napájanie

• Napájacie napätie: 230 V (50/60 Hz)
• Napájanie motora: 230 V (50/60 Hz)
• Výkon: max. 420 W
• Odber prúdu: max. 1,8 A

Parametre brány

• Typ hrebeňa: modul zuba 4
• Hmotnosť brány: max. 400 kg
• Odporúčaná hmotnosť brány: max. 200 kg
• Šírka prejazdu: max. 4 m
• Odporúčaná šírka prejazdu: max. 4 m

Rozmery

• Šírka: 300 mm
• Výška: 308 mm
• Hĺbka: 242 mm

Vlastnosti

• Krytie: IP44
• Prevádzková teplota: -20 až 55 °C
• Sila: max. 300 N

Vodiace C profil

• Materiál: oceľ
• Povrchová úprava: žiadná

Komponenty pojazdu

• Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
• Povrchová úprava: galvanické pozinkovanie

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
