CAME BX 708 K1 9.1 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 6,4 m a 620 kg, profil bez úpravy KC-BX708-K1_9.1

CAME BX-708 K1 9.1 Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 6,4 m prejazdnej šírky a celkovej hmotnosti do 620 kg.

Pohon CAME BX708 je vybavený elektromechanickými koncovými spínačmi a teplotnou poistkou proti prehriatiu. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom. Nahrádza pohon CAME BX78, predtým BX-B.

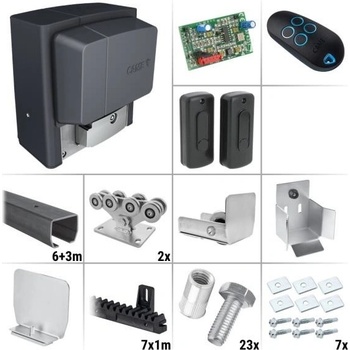

Obsah balenia: 1x CAME BX708AGS (801MS-0030) - pohon 1x CAME ZBX-7N - riadiaca jednotka 1x CAME AF43S (001AF43S) - prijímač signálu (rádiová karta 433 MHz) 1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m 1x CAME TOP44RBN (806TS-0270) - diaľkový ovládač (4-kanálový, 433 MHz) 2x Mechanický doraz na hrebeň 1x Montážna doska + Doplnky pre montáž 2x CAIS SPEED ME (1700009) - nosný kyvný vozík 1x CAIS STAGE MB 6 (1700011) - vodiaci C profil 95x86 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 6 m 1x CAIS STAGE MB 3 (1700169) - vodiaci C profil 95x86 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 3 m 1x CAIS LAST M (1700014) - spodná dojazdová kapsa 1x CAIS RUN M (1700013) - dojazdové koliesko 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná 23x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu 15x Nitovacia matica M10x18 - pre pripevnenie C profilu 8x Nitovacia matica M10x21 - pre pripevnenie C profilu 7x STAGNOLI N6 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m) 7x STAGNOLI SAC012 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 6 úchytmi

Dôležité: súčasťou balenia nie je horné vedenie, vodiace rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Nastaviteľné funkcie:

Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase

Detekcie prekážok - pri náraze brány do prekážky pohon obráti chod

Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva

Predblikanie - upozornenie výstražným majákom pred začatím pohybu brány

Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača

Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom

Plynulý dojezd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy

LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch

Technické informácie:

Napájanie

• Napájacie napätie: 230 V (50/60 Hz)
• Napájanie motora: 230 V (50/60 Hz)
• Výkon: max. 530 W
• Odber prúdu: max. 2,3 A

Parametre brány

• Typ hrebeňa: modul zuba 4
• Hmotnosť brány: max. 620 kg
• Odporúčaná hmotnosť brány: max. 600 kg
• Šírka prejazdu: max. 6,4 m
• Odporúčaná šírka prejazdu: max. 6 m

Rozmery

• Šírka: 300 mm
• Výška: 308 mm
• Hĺbka: 242 mm

Vlastnosti

• Krytie: IP44
• Prevádzková teplota: -20 až 55 °C
• Sila: max. 800 N

Vodiaci C profil

• Materiál: oceľ
• Povrchová úprava: žiadna

Komponenty pojazdu

• Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
• Povrchová úprava: galvanické pozinkovanie

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
