Nice Robus 400 KCE 7.0Z - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4,2 m a 400 kg, pozinkovaný profil KN-RB400KCE-7.0Z

Nice Robus 400 KCE 7.0Z Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4,2 m prejazdnej šírky a celkovej hmotnosti do 400 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 4,5 m šírky prejazdu.

Pohon Nice Robus-400 je vybavený elektromechanickými koncovými spínačmi a zbernicou Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov. Teplotný senzor prispôsobuje výkon motora klimatickým podmienkam. Súčasťou pohonu je vstavaná riadiaca jednotka.

Set obsahuje obojsmerný prijímač, umožňujúci zobrazenie stavu otvorenia brány na obojsmernom diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia). Tento prijímač je spätne kompatibilný aj s jednosmernými ovládačmi Nice. Bližšie informácie nájdete v návodoch jednotlivých produktov.

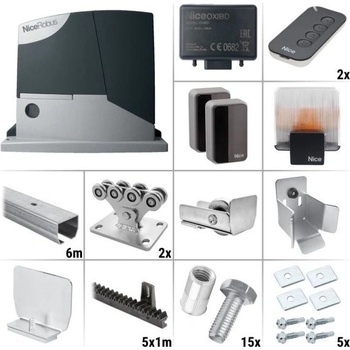

Obsah balenia: 1x Nice ROBUS400 - pohon 1x Nice RBA3R10 - riadiaca jednotka 2x Nice MYGO4 - jednosmerný diaľkový ovládač (4-kanálový) 1x Nice ELDC - bezpečnostný maják 1x Nice OXIBD - obojsmerný zásuvný prijímač 1x Nice EPMB - bezpečnostné fotobunky (1 pár), dosah 30 m 1x Základová (kotviaca) doska a kotviace skrutky do betónu 2x Mechanický doraz na hrebeň 2x Odblokovací kľúč (použitie pri výpadku prúdu) + Doplnky pre montáž 2x CAIS SPEED S (1700001) - nosný kyvný vozík 1x CAIS STAGE SZ 6 (1700003) - vodiaci C profil 73x61 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 6 m 1x CAIS LAST S (1700005) - spodná dojazdová kapsa 1x CAIS RUN S (1700004) - dojazdové koliesko 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu 15x Nitovacia matica M10x18 - pre pripevnenie C profilu 5x STAGNOLI N4 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m) 5x STAGNOLI SAC013 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 4 úchytmi

Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Nastaviteľné funkcie pohonu a riadiacej jednotky:

Automatické zatváranie - brána sa automaticky zavrie po nastavenom čase

Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod

Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva

Predblikanie - upozornenie výstražným majákom pred zahájením pohybu brány

Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača

Vstup pre záložnú batériu - umožňuje pripojiť akumulátor zaisťujúci funkčnosť pri výpadku prúdu

Výstup pre elektrický zámok - ovláda elektromechanický zámok

Režim Master/Slave - hlavný pohon môže ovládať podriadený pohon v realizáciách dvojkrídlových posuvných brán

Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok

Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány

Programovateľný výstup - nastaviteľný výstup napr. pre pripojenie elektronických zastrčí alebo elektromechanických zámkov iných výrobcov

Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom

Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi

Nice BlueBUS - zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov

Nice SOLEMYO - riadiaca jednotka je kompatibilná so solárnym napájaním Nice Solemyo

Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N

Nice BD - typ kódovania s obojsmernou komunikáciou umožňujúci zobrazenie stavu otvorenia na diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia)

Technické informácie:

Napájanie

• Napájacie napätie: 230 V AC
• Napájanie motora: 24 V DC
• Výkon: max. 330 W
• Odber prúdu: max. 2 A

Parametre brány

• Typ hrebeňa: modul zuba 4
• Hmotnosť brány: max. 400 kg
• Odporúčaná hmotnosť brány: max. 200 kg
• Šírka prejazdu: max. 4,2 m
• Odporúčaná šírka prejazdu: 4,2 m

Rozmery pohonu

• Šírka: 330 mm
• Výška: 277 mm
• Hĺbka: 195 mm

Vlastnosti pohonu

• Krytie: IP44
• Prevádzková teplota: -20 až 50 °C
• Krútiaci moment: max. 12 Nm
• Sila: max. 400 N

Vodiaci C profil

• Materiál: oceľ
• Povrchová úprava: galvanické pozinkovanie

Komponenty pojazdu

• Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
• Povrchová úprava: galvanické pozinkovanie

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
