Somfy Elixo 500 3S io K1 7.0 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4,2 m a 425 kg, profil bez úpravy

Somfy Elixo 500 3S io K1 7.0 Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4,2 m prejazdnej šírky a celkovej hmotnosti do 425 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 4,5 m šírky prejazdu a 450 kg.

Tento pohon je vybavený elektromechanickými koncovými spínačmi a je vyrobený z veľmi kvalitných robustných materiálov, ktoré zaistia maximálnu životnosť a spoľahlivosť. Inštalácia je rýchla a intuitívna vďaka vstavanej riadiacej jednotke s LCD displejom.

V riadiacej jednotke je integrovaný obojsmerný prijímač s protokolom io-homecontrol, ktorý umožňuje pohon pripojiť do centrálnej jednotky chytré domácnosti Somfy Tahoma.

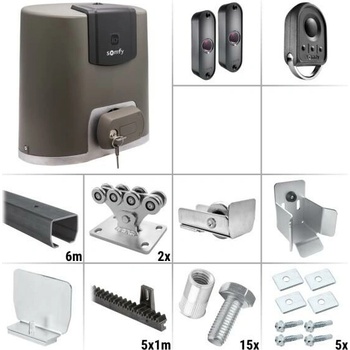

Obsah balenia: 1x Somfy Elixo500 3S io - pohon s riadiacou jednotkou a rádiovým prijímačom 1x Somfy Keygo io - diaľkový ovládač, 868 MHz 1x Somfy Master Pro Bitech - bezpečnostné fotobunky (1 pár), dosah 10 m 1x Kotviace skrutky do betónu 2x Odblokovací kľúč (použitie pri výpadku prúdu) 2x Koncový doraz na hrebeň 2x CAIS SPEED S (1700001) - nosný kyvný vozík 1x CAIS STAGE SB 6 (1700002) - vodiaci C profil 73x61 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 6 m 1x CAIS LAST S (1700005) - spodná dojazdová kapsa 1x CAIS RUN S (1700004) - dojazdové koliesko 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu 15x Nitovacia matica M10x18 - pre pripevnenie C profilu 5x STAGNOLI N4 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m) 5x STAGNOLI SAC013 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 4 úchytmi

Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Nastaviteľné funkcie pohonu a riadiacej jednotky:

Automatické zavírání - brána se automaticky zavře po nastaveném čase

Detekce překážek - při nárazu brány do překážky pohon obrátí chod

Předblikání - upozornění výstražným majákem před zahájením pohybu brány

Částečné otevření - vytvoření průchodu pro pěší jedním stisknutím tlačítka ovladače

Vstup pro záložní baterii - umožňuje připojit akumulátor zajišťující funkčnost při výpadku proudu

Výstup pro elektrický zámek - ovládá elektromechanický zámek

Nastavitelná síla - podle hmotnosti brány, pro co nejbezpečnější detekci překážek

Nastavitelná rychlost - řídicí jednotka umožňuje nastavit rychlost pohybu brány

LCD display - zjednodušuje a zpřehledňuje proces nastavení pohonu a řídicí jednotky

Signalizace poruch - řídicí jednotka signalizuje poruchy diodami a výstražným majákem

Plynulý dojezd - brána před dokončením manévru zpomalí a tím snižuje opotřebení pohonu a konstrukce brány nárazy

Somfy io-homecontrol - obousměrný rádiový protokol pro připojení zařízení do centrálních jednotek chytré domácnosti Somfy Tahoma a Connexoon

Technické informácie:

Napájanie

• Napájacie napätie: 230 V AC
• Napájanie motora: 24 V DC
• Výkon: max. 600 W
• Odber prúdu: max. 2,2 A

Parametre brány

• Typ hrebeňa: modul zuba 4
• Hmotnosť brány: max. 425 kg
• Odporúčaná hmotnosť brány: max. 400 kg
• Šírka prejazdu: max. 4,2 m
• Odporúčaná šírka prejazdu: 4,2 m

Rozmery pohonu

• Šírka: 263 mm
• Výška: 274 mm
• Hĺbka: 163 mm

Vlastnosti pohonu

• Krytie: IP44
• Prevádzková teplota: -20 až 60 °C
• Krútiaci moment: max. 15 Nm
• Sila: max. 500 N

Vodiaci C profil

• Materiál: oceľ
• Povrchová úprava: žiadna

Komponenty pojazdu

• Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
• Povrchová úprava: galvanické pozinkovanie

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
