Súprava Alfa - FAAC 414 pre 8 m dvojkrídlové brány

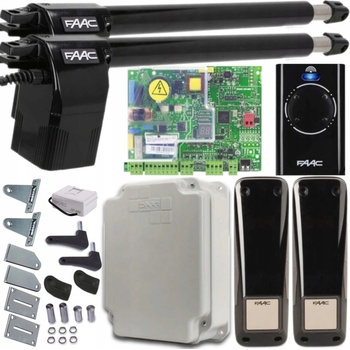

FAAC 414 SHORT - SADA AUTOMATIZÁCIE PRE DVOJKRÍDLOVÉ BRÁNY S DĹŽKOU KRÍDEL 2 x 3 mKrídla brány môžu vážiť až 350 kg každý.ZLOŽENIE SÚPRAVY:

• 2x pohon FAAC 414 SHORT
• Upevňovacie úchytky na stĺpik a krídlo brány
• Ovládacia jednotka FAAC E045S
• Hermetická skrinka pre centrálu FAAC
• Dvojkanálový rádioprijímač XF868
• 1x diaľkové ovládače XT4 868 SLH LRB
• Bezpečnostné fotobunky FAAC XP20BD
• Montážne prvky
• 2 x Kľúče na núdzové odblokovanie (keď dôjde k výpadku prúdu)
• 2 x štartovací kondenzátor
• Záručný list 24 mesiacov FAAC
• Návod na montáž pohonov v poľštine
• Návod na pripojenie ústredne v poľštine
• Návod na programovanie diaľkových ovládačov FAAC v poľštine
• Telefonická pomoc počas inštalácie

˃ SADA 414 SHORT JE IDEÁLNA NA ÚZKE (KOVOVÉ) STĹPIKY A ŠIROKÉ KLINKEROVÉ STĹPIKY. ˃ IDEÁLNE RIEŠENIE PRE DOMÁCE BRÁNY Pohon FAAC 414 SHORTG je najpraktickejším a najekonomickejším riešením pri automatizácii brány s dĺžkou jedného krídla do 3 m. Pohon je vybavený tubusovými pohonmi – samoblokovacími, a preto nevyžaduje použitie dodatočných zámkov. ˃ JEDNODUCHÁ MONTÁŽ A BEZPEČNÁ PREVÁDZKA Vďaka svojej tubusovej konštrukcii a spôsobu upevnenia pohonov na bránu (od čela) je pohon FAAC 414 SHORT rýchly a jednoduchý na montáž bez nutnosti vykonávať nákladné adoptovacie úpravy. Dobrý bod podpory brány zaručuje bezpečné zablokovanie aj pri zatvorení širokých brán. ˃ MINIMÁLNE NÁKLADY NA OBSLUHU, VYSOKÁ SPOĽAHLIVOSŤ Náklady na obsluhu elektromechanického pohonu FAAC 414 SHORT sú rozhodne minimálne. Zariadenie pracuje spoľahlivo za všetkých poveternostných podmienok, v rozsahu vonkajších teplôt od-20°C do +55°C.

TECHNICKÉ ÚDAJE POHONU 414

• Napájanie 230 V, 50 (60) Hz
• Napájanie motora 230 V
• Príkon 280 W
• Spotreba prúdu 1,2 A
• Otáčkový výkon motora 1400 ot./min. /min
• Rýchlosť vysunutia tŕňa 1,5 cm/sek
• Maximálna ťahová sila 3500 N
• Tepelná ochrana 140 °C
• Rozsah teplôt -20/+55°C
• Stupeň ochrany IP44

1x PILOT XT4 4-KANÁLOVÝ 868 MHz

• Piloti pracujú na frekvencii 868 MHz vo verzii LR (Long Range) s zvýšeným dosahom prevádzky. Tento systém je oveľa odolnejší voči akémukoľvek rušeniu a vďaka tomu pracuje efektívnejšie. Dosah diaľkových ovládačov je až 200 m.
• Fungovanie diaľkového ovládača je založené na technológii SLH, čo znamená kód typu Self Learning Hopping, ktorý umožňuje programovanie diaľkového ovládača bez nutnosti prístupu k rádioprijímaču.
• signál vysielaný z diaľkového ovládača je zabezpečený systémom Rolling Code s 70 biliónmi kombinácií – kód je dynamicky náhodne variabilný

• RIADIACA JEDNOTKA E045S S KRYTOM
  • Napájacie napätie: 230 VAC ±15% 50/60 Hz
  • Spotreba energie: 4 W v pohotovosti
  • Maximálny príkon: 800 W
  • max. zaťaženie príslušenstvom: 500 mA 24VDC – 500 mA BUS 2-easy
  • max. napájanie zámku: Blokovanie FAAC (12 VAC - 24 VDC)
  • Rozsah prevádzkových teplôt: -20°C až +55°C
  • Poistky: F1 (2,5A)
  • Vstupy: Otvorenie/čiastočné otvorenie/STOP/BUS 2-easy/Napájanie
  • Výstupy: Výstražná lampa/motor/napájanie príslušenstva 24VDC/ Signalizácia stavu brány 24VDC/napájanie elektromagnetického zámku 12VAC
  • Rýchlospojka: XF 433/868 modul pre OMNIDEC, USB
  • Programovanie: LED displej a tlačidlá
  • Signalizácia stavu: Displej a LED

Ovládacia jednotka E045S môže obsluhovať jeden alebo dva motory

• KRYT RIADIACEJ JEDNOTKY
  • na vonkajšie použitie
  • hermetická, úroveň tesnosti IP 55.

RÁDIOVÝ MODUL XF 868 MHz

• Prijímač s vstavanou anténou pre zvýšenie dosahu diaľkového ovládača
• Frekvencia: 868 MHz
• Napájacie napätie: odber z ústredne cez konektor 24Vdc
• Pamäť 256 pilotov
• Pripojenie: rýchlospojka

Fotobunky XP20BD s dosahom 20 m

Technické údaje:

• Rozsah 20 M
• Napájanie cez BUS-ovú lištu 2easy
• 2 vodiče 24 V
• Ochrana IP54
• Horizontálny uhol nastavenia 180°
• Spotreba prúdu (Rx 10 mA, Tx 10 mA)
• Inštalácia na stenu/Na stĺpe/Na držiaku
• Optická samoregulácia
• Čas detekcie prekážok 20 mS
• Rozmery: 41x130x42 mm
• Možnosť nainštalovania až M16 párov fotobuniek v jednom systéme

• MONTÁŽNE DRŽIAKY
  • držiaky na upevnenie pohonov, sada držiakov na upevnenie na stĺpikoch a krídlach brány
  • pozinkované

MONTÁŽNE PRÍSLUŠENSTVO A ODBLOKOVACIE KĽÚČE

• Montážne tŕne na upevnenie pohonov k montážnym držiakom
• odblokovacie kľúče v prípade prerušenia dodávky elektrickej energie

KONDENZÁTORY - akumulujú energiu a pomáhajú pohonom uviesť krídla brány do pohybu

Schéma inštalácie

• Akčné členy
• Fotobunky
• Ovládacia jednotka
• Kľúčový vypínač
• Prijímač rádiových vĺn
• Signálna lampa

• ➜ Na otvorenie krídla pod uhlom 90°: A+B=C.
• ➜ Ak chcete dosiahnuť otvorenie krídla pod uhlom väčším ako 90°: A+B< C.

➜ Udržujte hodnotu Z, aby ste zabránili napadnutiu valca pilasterom pri zatváraní krídla

KOMPLETNÁ A PRIPRAVENÁ NA MONTÁŽ SADA FAAC 414 SHORT PRE DVOJKRÍDLOVÉ BRÁNY S KRÍDLAMI DĹŽKY DO 2x3 m
